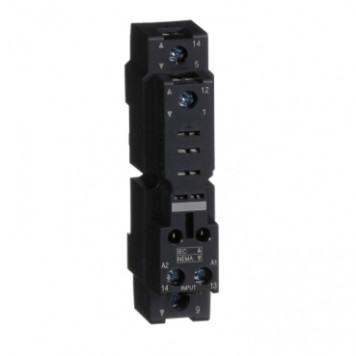

Колодка RPZF1 Harmony для реле RPM 1CO 16А

Характеристики RPZF1

• Артикул: RPZF1
• Серия: Harmony (RPZ)
• Тип: Колодка с комбинированными контактами
• Совместимость: Реле RPM с 1 перекидным контактом
• Тепловой ток: 16 А
• Напряжение: 250 В
• Подключение: Винтовые зажимы, до 4 мм²
• Монтаж: DIN-рейка 35 мм или панель

RPZF1 — колодка Harmony серии RPZ для силовых реле RPM с одним перекидным контактом. Условный тепловой ток 16 А, номинальное рабочее напряжение 250 В, подключение винтовыми зажимами.

Как устроена RPZF1

Расположение зажимов комбинированное: выводы катушки и контактов разнесены так, что силовые и управляющие провода удобно разводить в разные стороны кабель-канала. Винтовые клеммы принимают жёсткий провод сечением 0,5–4 мм², этого хватает для нагрузки на полный ток реле.

Колодка защёлкивается на симметричную DIN-рейку 35 мм или крепится винтами к монтажной панели. Реле вставляется сверху и меняется без отсоединения проводов, что сокращает время ремонта шкафа. Степень защиты IP20, электрическая прочность изоляции 2500 В.
