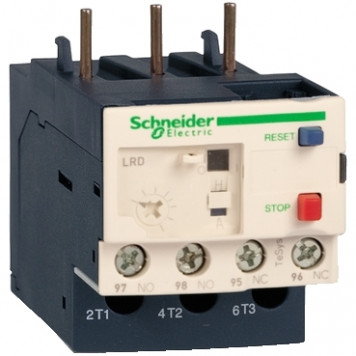

Тепловое реле LR3D106 TeSys LRD 4-6А класс 10A

Характеристики LR3D106

• Артикул: LR3D106
• Серия: TeSys Deca LRD
• Диапазон уставки: 4–6 А
• Класс отключения: 10A
• Контакты: 1НО + 1НЗ
• Подключение силовой цепи: Кольцевые наконечники M4
• Совместимость: LC1D09–LC1D38
• Сеть: AC и DC, 0–400 Гц

LR3D106 — тепловое реле перегрузки TeSys LRD с диапазоном уставки 4–6 А и классом отключения 10A. Силовые выводы рассчитаны на кольцевые наконечники под винт M4, что ценят на оборудовании с вибрацией.

Как работает LR3D106

Реле крепится прямо под контактор TeSys D от LC1D09 до LC1D38 и следит за током двигателя. При перегрузке или потере фазы оно размыкает НЗ-контакт в цепи катушки, а НО-контакт можно вывести на сигнализацию. Красная кнопка служит для останова, синяя — для сброса.

Уставку 4–6 А выбирают для трёхфазных двигателей примерно на 2,2 кВт при 400 В. Температурная компенсация работает от −20 до +60 °C.
