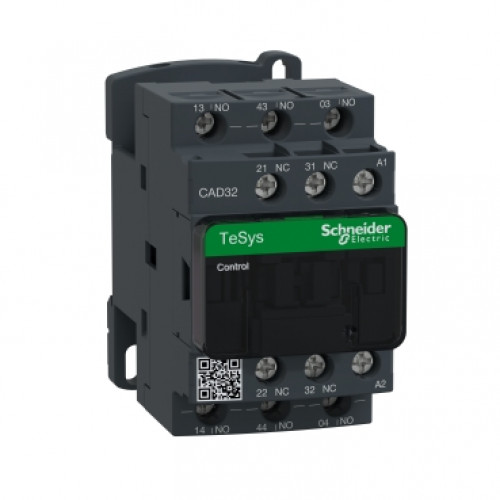

Реле CAD32V7 управления TeSys CAD 3НО+2НЗ, катушка 400 В AC

Характеристики CAD32V7

• Артикул: CAD32V7
• Серия: TeSys Deca CAD
• Тип: Реле управления
• Контакты: 3НО + 2НЗ
• Катушка: 400 В AC, 50/60 Гц
• Ith: 10 А
• Категории применения: AC-15, DC-13
• Подключение: Винтовые зажимы
• Монтаж: DIN-рейка или панель

CAD32V7 — реле управления TeSys CAD с контактами 3НО+2НЗ и катушкой 400 В переменного тока 50/60 Гц. Условный тепловой ток контактов — 10 А, категории применения AC-15 и DC-13, подключение под винт.

Где применяют CAD32V7

Код катушки V7 означает 400 В: реле питают напряжением между двумя фазами, без нейтрали и без понижающего трансформатора. Так собирают цепи управления в старых щитах и на станках, где вся автоматика исторически работает на линейном напряжении.

По конструкции это тот же аппарат, что и контактор TeSys D, только все контакты слаботочные. Пять контактов позволяют размножить один сигнал на блокировки, сигнализацию и вход контроллера, а при нехватке на реле защёлкивают приставки LADN или LADT.
