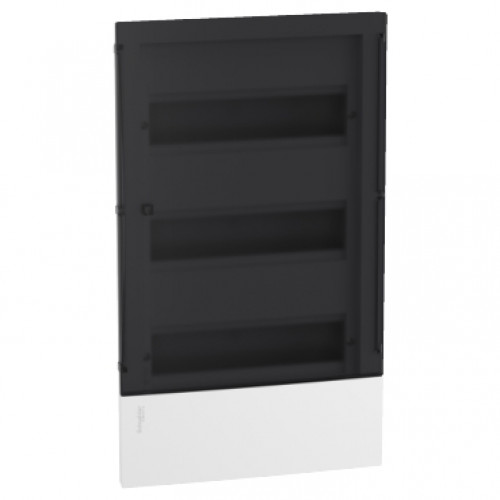

Щит MIP22312S Resi9 MP встраиваемый 36 модулей прозрачная

Характеристики MIP22312S

• Артикул: MIP22312S
• Серия: Resi9 MP (Mini Pragma)
• Модули: 36 (3 ряда по 12)
• Установка: Встраиваемая
• Дверца: Прозрачная
• Номинальный ток: 63 А
• Защита: IP40, IK07
• Размеры (В×Ш×Г): 502×294×98 мм

MIP22312S — встраиваемый распределительный щит Resi9 MP (Mini Pragma) на 36 модулей: три ряда по 12 модулей шириной 18 мм, прозрачная дверца, номинальный ток 63 А. Корпус из технического пластика белого цвета RAL 9003, степень защиты IP40, ударостойкость IK07.

Где ставят MIP22312S

Щит утапливают в нишу стены квартиры, офиса или небольшого магазина. Наружу выступает всего 18 мм при общей глубине 98 мм, стенная часть корпуса — 478×270 мм. Через прозрачную дверцу видно положение рычагов автоматов, не открывая щит.

Внутри уже установлены шины нейтрали и земли, на каждой по 20 отходящих присоединений, в том числе под проводники 16, 10 и 6 мм². Монтажной платы нет: аппараты ставятся на DIN-рейки 35 мм, кабели заводятся через надрезанные отверстия в корпусе.
