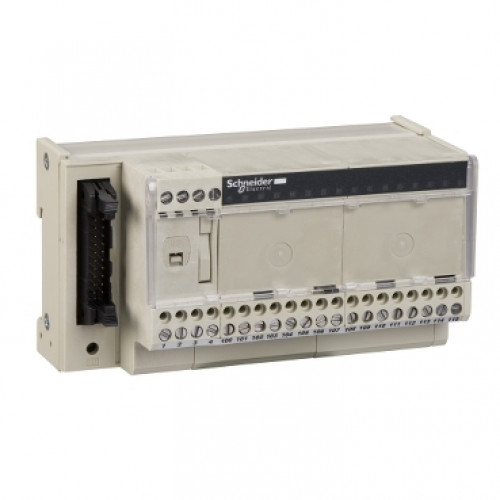

Клеммная база ABE7H16R11 Telefast 16 каналов HE-10

Характеристики ABE7H16R11

• Артикул: ABE7H16R11
• Серия: Modicon Telefast ABE7
• Тип: Пассивная клеммная база
• Каналы: 16, 1 клемма на канал
• Разъём: HE-10, 20 контактов
• Питание: 19–30 В DC
• Ток на канал: 0,5 А
• Индикация: Светодиод на каждый канал

ABE7H16R11 — пассивная клеммная база Modicon Telefast ABE7 на 16 дискретных каналов входа или выхода с одним рядом клемм. С модулем ПЛК она соединяется кабелем через разъём HE-10 на 20 контактов, питание 19–30 В DC.

Где применяют ABE7H16R11

База переводит плотный разъём модуля ввода-вывода на винтовые клеммы. Кабель идёт к ПЛК, а датчики и исполнительные цепи подключаются к базе на DIN-рейке. У каждого канала свой зелёный светодиод, так что при наладке сразу видно, приходит ли сигнал.

Одна клемма на канал — самый компактный вариант, общий провод подводится отдельно. Ток на канал до 0,5 А, цепь питания защищена встроенным предохранителем 2 А. Ширина 125 мм.
