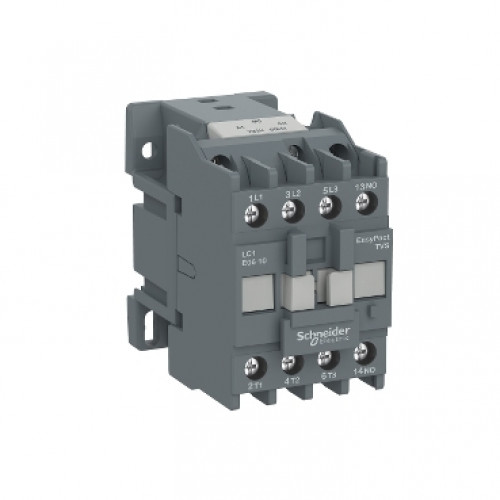

Контактор LC1E2501Q5 EasyPact TVS 3П 25А катушка 380В AC

Характеристики LC1E2501Q5

• Артикул: LC1E2501Q5
• Серия: EasyPact TVS
• Полюса: 3P
• Ток AC-3: 25 А
• Мощность двигателя (400 В, AC-3): 11 кВт
• Катушка: 380 В AC, 50 Гц
• Встроенные контакты: 1НЗ
• Монтаж: DIN-рейка или панель

LC1E2501Q5 — трёхполюсный контактор EasyPact TVS на 25 А в категории AC-3 с катушкой 380 В переменного тока 50 Гц. Мощность двигателя — до 11 кВт при 380–400 В, ток в категории AC-1 — 36 А.

Где применяют LC1E2501Q5

Катушка Q5 включается прямо между двумя фазами сети 380 В — классическая схема пускателя без нулевого провода в цепи управления. Так обычно собирают пуск насосов, вентиляторов, конвейеров и компрессоров 7,5–11 кВт в цехах и котельных.

Встроенный вспомогательный контакт один, размыкающий. Для схемы с самоподхватом от кнопки «Пуск» нужен замыкающий контакт, его добавляют фронтальной приставкой. Защиту двигателя от перегрузки берёт на себя тепловое реле, которое ставят под контактор.
