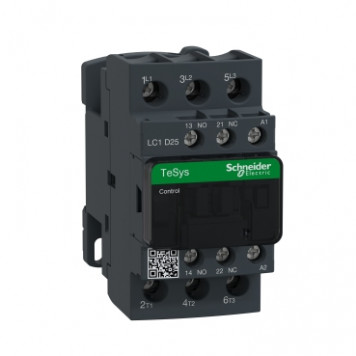

Контактор LC1D25Q7 TeSys D 3П 25А катушка 380В AC

Характеристики LC1D25Q7

• Артикул: LC1D25Q7
• Серия: TeSys Deca (TeSys D)
• Полюса: 3P
• Ток AC-3: 25 А
• Мощность двигателя (400 В, AC-3): 11 кВт
• Ток AC-1: 40 А
• Катушка: 380 В AC, 50/60 Гц
• Встроенные контакты: 1НО + 1НЗ
• Монтаж: DIN-рейка или панель

LC1D25Q7 — трёхполюсный контактор TeSys Deca на 25 А в категории AC-3 с катушкой 380 В переменного тока 50/60 Гц. Он управляет асинхронными двигателями до 11 кВт при 400 В, а в режиме AC-1 коммутирует до 40 А.

Задачи для LC1D25Q7

Катушка Q7 питается линейным напряжением, между двумя фазами. Это удобно в простых схемах пуска, где в шкаф не заведена нейтраль: цепь управления запитывают от двух фаз через автомат и кнопки «пуск» и «стоп». Типичные нагрузки — насосы, вентиляторы, компрессоры и конвейеры до 11 кВт, а также группы ТЭНов.

Встроенные контакты 1НО+1НЗ закрывают самоподхват и сигнализацию. Пусковая мощность катушки 70 В·А, удерживающая около 7 В·А. Снизу к контактору крепится тепловое реле LRD, сверху — приставки вспомогательных контактов LADN и выдержки времени LADT.
