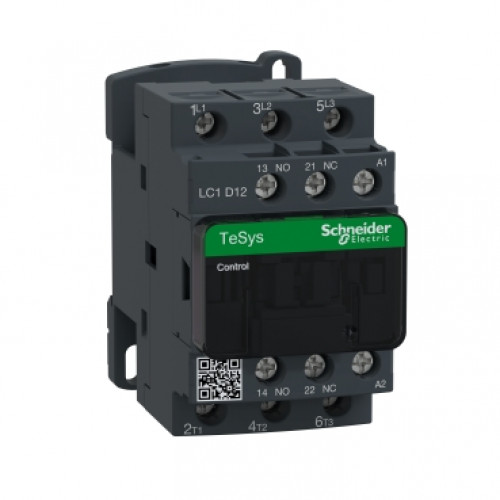

Контактор LC1D12U7 TeSys D 3П 12А катушка 240В AC

Характеристики LC1D12U7

• Артикул: LC1D12U7
• Серия: TeSys Deca (TeSys D)
• Полюса: 3P
• Ток AC-3: 12 А
• Мощность двигателя (400 В, AC-3): 5,5 кВт
• Катушка: 240 В AC, 50/60 Гц
• Встроенные контакты: 1НО + 1НЗ
• Монтаж: DIN-рейка или панель

LC1D12U7 — трёхполюсный контактор TeSys Deca на 12 А в категории AC-3 с катушкой 240 В переменного тока 50/60 Гц. Он коммутирует двигатели до 5,5 кВт при 400 В и активную нагрузку до 25 А в категории AC-1.

Где применяют LC1D12U7

Код катушки U7 означает 240 В, а не 220 или 230 В, как у M7 и P7. Такое напряжение управления встречается в импортном оборудовании и в шкафах, где цепи управления питаются от отдельного трансформатора 240 В. При 50 Гц катушка гарантированно втягивается начиная с 0,8 Uc, то есть примерно со 192 В, поэтому в цепи 220 В она тоже работает в допуске.

Встроенные контакты 1НО+1НЗ, электрический ресурс 2 млн циклов при 12 А AC-3. Под контактор напрямую крепится тепловое реле LRD, сверху — приставки LADN.
