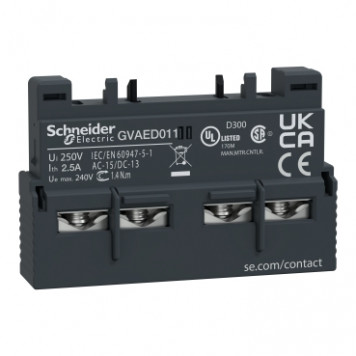

Блок контактов GVAED011 TeSys GV3 1НЗ + 1НО аварийный

Характеристики GVAED011

• Артикул: GVAED011
• Серия: TeSys
• Тип: Блок вспомогательных контактов, фронтальный
• Контакты: 1 НЗ мгновенный + 1 НО аварийный
• Рабочее напряжение: 24–240 В AC, 24–60 В DC
• Тепловой ток: 2,5 А
• Совместимость: GV3P, GV3L

GVAED011 — фронтальный блок вспомогательных контактов для автоматов TeSys GV3P и GV3L. В нём два контакта: размыкающий мгновенного действия, который переключается вместе с главными контактами, и замыкающий контакт сигнала аварийного отключения.

Что даёт GVAED011

Блок позволяет отличить штатное отключение автомата от срабатывания защиты. НЗ-контакт заводят в цепь управления или на вход контроллера как признак положения автомата, а аварийный НО замыкается только при отключении по перегрузке или КЗ и идёт на лампу «авария» или в журнал событий.

Рабочее напряжение 24–240 В AC и 24–60 В DC, тепловой ток 2,5 А, минимальная нагрузка 17 В / 5 мА, поэтому контакты подходят и для входов ПЛК. Цепь защищают предохранителем gG 10 А.
