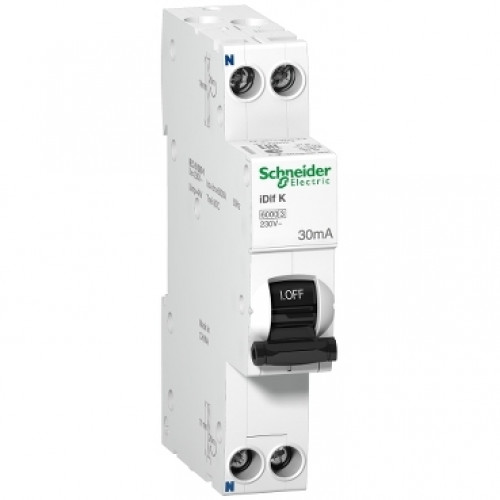

Дифавтомат A9D63620 iDif K 1П+N 20А C 30мА тип AC

Характеристики A9D63620

• Артикул: A9D63620
• Серия: Acti9 iDif K
• Полюса: 1P+N
• Номинальный ток: 20 А
• Кривая отключения: C
• Ток утечки: 30 мА, тип AC
• Отключающая способность: 6 кА
• Ширина: 18 мм

A9D63620 — дифференциальный автомат Acti9 iDif K 1P+N на 20 А с характеристикой C и уставкой утечки 30 мА, тип AC. В одном корпусе шириной 18 мм совмещены защита линии от перегрузки и КЗ и защита человека от поражения током при утечке на землю.

Где ставят A9D63620

Типичное место — групповые линии розеток в квартирах, офисах и небольших коммерческих помещениях на 230 В с системой заземления TT или TN. Номинал 20 А с кривой C подходит для нагруженной розеточной группы или отдельной линии к кухонной технике, у которой есть пусковые токи. Отключающая способность 6 кА по IEC 61009-1.

Узкий корпус экономит место в щите: вместо пары «УЗО плюс автомат» занято всего 18 мм рейки. Нейтраль подключается слева. Дифференциальная часть зависит от напряжения сети, а класс AC реагирует на синусоидальные токи утечки — для линий с инверторной техникой лучше смотреть исполнения типа A.
