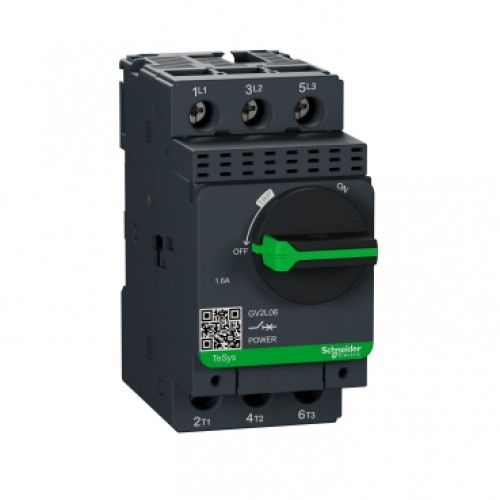

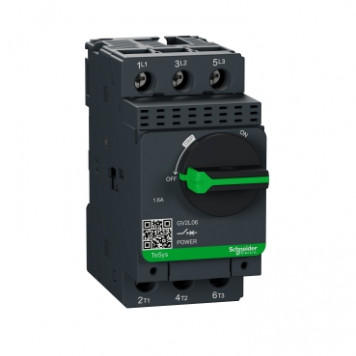

Автомат GV2L06 защиты двигателя TeSys GV2L магнитный 1,6А

Характеристики GV2L06

• Артикул: GV2L06
• Серия: TeSys GV2L
• Тип: Магнитный автомат защиты двигателя
• Полюса: 3P
• Номинальный ток: 1,6 А
• Порог электромагнитного расцепителя: 22,5 А
• Мощность двигателя: 0,55 кВт при 400/415 В
• Отключающая способность: 100 кА при 400/415 В
• Управление: Поворотная рукоятка

GV2L06 — магнитный автоматический выключатель TeSys GV2L на 1,6 А, три полюса, управление поворотной рукояткой. Он защищает цепь двигателя только от короткого замыкания: порог электромагнитного расцепителя — 22,5 А, тепловой защиты нет.

Где применяют GV2L06

Пускатели двигателей около 0,55 кВт при 400 В, собранные по схеме «магнитный автомат + контактор + тепловое реле». От перегрузки двигатель защищает реле LRD, а автомат отключает КЗ. Такую схему выбирают, когда реле перегрузки нужно с другим классом или с дистанционным сбросом.

Отключающая способность — 100 кА при 400/415 В, то есть ограничитель тока не нужен. Ширина 45 мм, монтаж на DIN-рейку или на панель двумя винтами M4.
