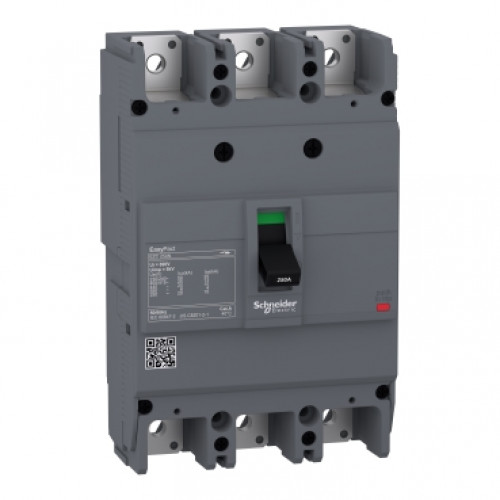

Автомат EZC250F3125 EasyPact EZC250F 3P 125А 18 кА (380 В)

Характеристики EZC250F3125

• Артикул: EZC250F3125
• Серия: EasyPact EZC250F
• Полюса: 3P, 3 защищённых
• Номинальный ток: 125 А
• Расцепитель: TM-D, термомагнитный
• Отключающая способность (Icu): 18 кА при 380 В, 15 кА при 400–415 В
• Напряжение Ue: 550 В AC, 250 В DC
• Размеры (В×Ш×Г): 165×105×60 мм

EZC250F3125 — трёхполюсный автоматический выключатель EasyPact EZC250F на 125 А со встроенным термомагнитным расцепителем TM-D. Предельная отключающая способность по паспорту — 18 кА при 380 В и 15 кА при 400–415 В переменного тока.

Где применяют EZC250F3125

Типичное место — ввод небольшого распределительного щита или отходящая линия во ВРУ, где ожидаемый ток КЗ невелик: торговый павильон, мастерская, щит этажа. Исполнение F — самое простое по отключающей способности в линейке EZC250, поэтому при близкой трансформаторной подстанции стоит сначала посчитать ток КЗ.

Расцепитель встроен, заменить его нельзя: номинал выбирают сразу. Корпус 165×105×60 мм, присоединения передние, монтаж на заднюю панель. Управление рычагом, механическая износостойкость — 10 000 циклов.
