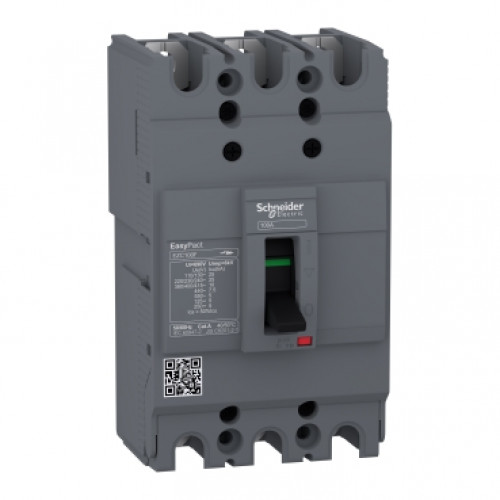

Автомат EZC100F3100 EZC100F 3P 100А 10 кА

Характеристики EZC100F3100

• Артикул: EZC100F3100
• Серия: EasyPact EZC100
• Модель: EZC100F
• Полюса: 3P (3t)
• Номинальный ток: 100 А
• Расцепитель: TM-D термомагнитный
• Отключающая способность: 10 кА при 400В
• Напряжение Ue: до 550В AC, 250В DC
• Размеры (В×Ш×Г): 130×75×60 мм

EZC100F3100 — трёхполюсный автоматический выключатель EasyPact EZC100F на 100 А с термомагнитным расцепителем TM-D. Все три полюса защищены, отключающая способность — 10 кА при 400В и 25 кА в сетях 220–240В. Корпус 75×130×60 мм, шаг присоединения 25 мм.

Где применяют EZC100F3100

Исполнение F — самое простое по отключающей способности в линейке EZC100. Его ставят на вводы и отходящие линии небольших щитов, где ток КЗ невелик: квартальные ВРУ, щиты освещения, питание вентиляции и мелкого технологического оборудования. Номинал 100 А закрывает типичную нагрузку питающей линии кабелем средних сечений.

Автомат монтируется на заднюю панель, присоединения переднего подключения сверху и снизу. Управление рычагом, положение контактов видно по рукоятке. Если ток КЗ в точке установки выше 10 кА, нужен вариант N или H той же серии.
