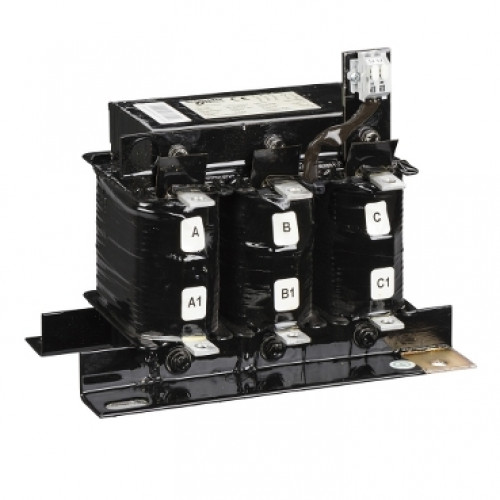

Дроссель LVR05250A40T Антирезонансный дроссель 25 кВАр 400 В

Характеристики LVR05250A40T

• Артикул: LVR05250A40T
• Серия: PowerLogic
• Тип: Антирезонансный дроссель
• Мощность ступени: 25 кВАр при 400 В, 50 Гц
• Частота настройки: 210 Гц, p = 5,7 %
• Индуктивность: 1,227 мГн
• Ток основной гармоники: 36,1 А
• Потери: не более 200 Вт
• Вес: 17,5 кг

LVR05250A40T — антирезонансный дроссель для конденсаторных установок 400 В, 50 Гц, рассчитанный на ступень 25 кВАр. Частота настройки 210 Гц соответствует коэффициенту расстройки 5,7 %, индуктивность — 1,227 мГн на фазу.

Зачем нужен LVR05250A40T

В сетях с частотными преобразователями, ИБП и выпрямителями конденсаторы компенсации могут войти в резонанс с индуктивностью трансформатора на одной из гармоник. Дроссель, включённый последовательно с конденсаторами, смещает резонансную частоту ступени ниже 5-й гармоники и защищает батарею от перегрузки гармоническими токами.

Номинальный ток основной гармоники — 36,1 А, действующий ток — 44 А, потери — не более 200 Вт. Изоляция класса H, исполнение для внутренней установки в шкаф с принудительной вентиляцией, габариты 240×220×160 мм.
