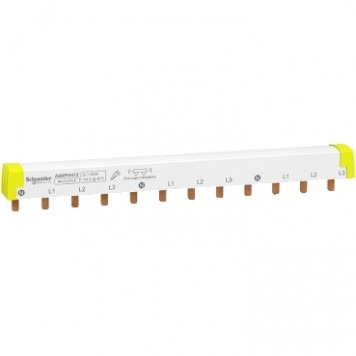

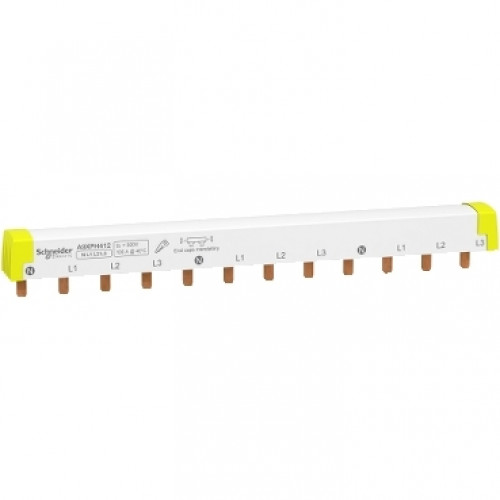

Гребенчатая шина A9XPH412 Acti9 4П 12 модулей 100А

Характеристики A9XPH412

• Артикул: A9XPH412
• Серия: Acti9
• Тип: Гребенчатая шина, изолированная
• Конфигурация: 4P (N, L1, L2, L3)
• Длина: 12 модулей по 18 мм, 220 мм
• Номинальный ток: 100 А при 40 °C
• Напряжение: 415 В AC
• Тип соединения: Зуб

A9XPH412 — четырёхполюсная гребенчатая шина Acti9 с маркировкой N, L1, L2, L3 длиной 12 модулей (220 мм), номинальный ток 100 А. Она рассчитана на четырёхполюсные аппараты и трёхполюсные с нейтралью.

Задачи для A9XPH412

Шина собирает в ряд трёхфазные автоматы iC60 4P, УЗО iID или iID K и выключатели iSW: на её длине помещаются три четырёхполюсных аппарата шириной 72 мм. Типичный пример — распределение питания на три трёхфазных фидера в щите мастерской или котельной.

Шаг между зубьями одной фазы — 72 мм, напряжение изоляции 500 В. Шину укорачивают под нужное число аппаратов, свободные зубья закрывают крышками.
