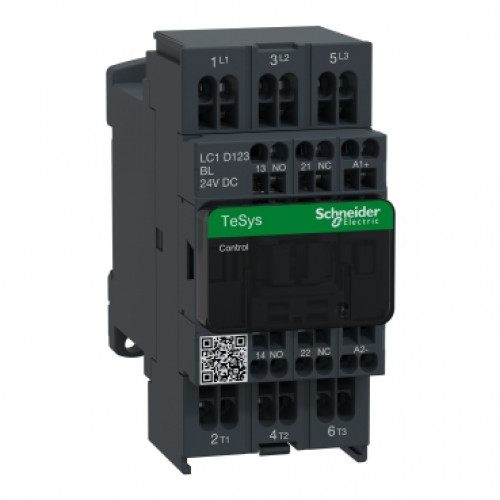

Контактор LC1D123BL TeSys D 3П 12А катушка 24В DC

Характеристики LC1D123BL

• Артикул: LC1D123BL
• Серия: TeSys Deca (TeSys D)
• Полюса: 3P (3НО)
• Ток AC-3: 12 А
• Мощность двигателя (400 В, AC-3): 5,5 кВт
• Катушка: 24 В DC, пониженного потребления, 2,4 Вт
• Встроенные контакты: 1НО + 1НЗ
• Подключение: Пружинные зажимы
• Монтаж: DIN-рейка или панель

LC1D123BL — трёхполюсный контактор TeSys Deca на 12 А в категории AC-3 с катушкой 24 В постоянного тока пониженного потребления. Он коммутирует двигатели до 5,5 кВт при 400 В и активную нагрузку до 16 А в категории AC-1.

Где применяют LC1D123BL

Катушка BL потребляет 2,4 Вт, то есть около 0,1 А при 24 В, поэтому контактор можно включать прямо с дискретного выхода ПЛК, если выход рассчитан на такой ток. В катушку встроен стабилитрон, который гасит выброс напряжения при отключении. Цифра 3 в артикуле означает пружинные зажимы: соединения не требуют протяжки и хорошо держатся при вибрации, поэтому такие контакторы ставят на станки, транспортное и насосное оборудование.

Встроенные вспомогательные контакты 1НО+1НЗ, механическая износостойкость 30 млн циклов. Тепловое реле LRD для этого контактора берут тоже в исполнении с пружинными зажимами.
