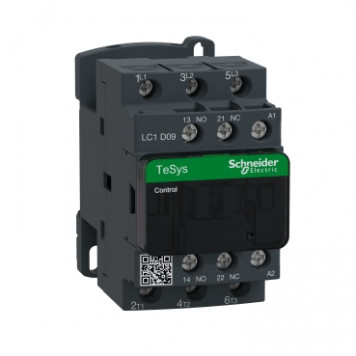

Контактор LC1D09G7 TeSys D 3П 9А катушка 120В AC

Характеристики LC1D09G7

• Артикул: LC1D09G7
• Серия: TeSys Deca (TeSys D)
• Полюса: 3P (3НО)
• Ток AC-3: 9 А
• Ток AC-1: 25 А
• Мощность двигателя (400 В, AC-3): 4 кВт
• Катушка: 120 В AC, 50/60 Гц
• Встроенные контакты: 1НО + 1НЗ
• Монтаж: DIN-рейка или панель

LC1D09G7 — трёхполюсный контактор TeSys Deca на 9 А в категории AC-3 с катушкой 120 В переменного тока 50/60 Гц. Он коммутирует двигатели до 4 кВт при 400 В и активную нагрузку до 25 А.

Где применяют LC1D09G7

Код G7 означает катушку на 120 В. Такое напряжение управления встречается в оборудовании американского стандарта и в шкафах, где цепи управления запитаны от разделительного трансформатора 120 В. Контактор позволяет заменить вышедший из строя аппарат без переделки схемы.

Силовая часть та же, что у всех LC1D09: двигатели насосов и вентиляторов малой мощности, небольшие нагреватели. Встроены контакты 1НО+1НЗ, НЗ-контакт зеркальный. Снизу ставится тепловое реле LRD, сверху — приставки контактов LADN.
