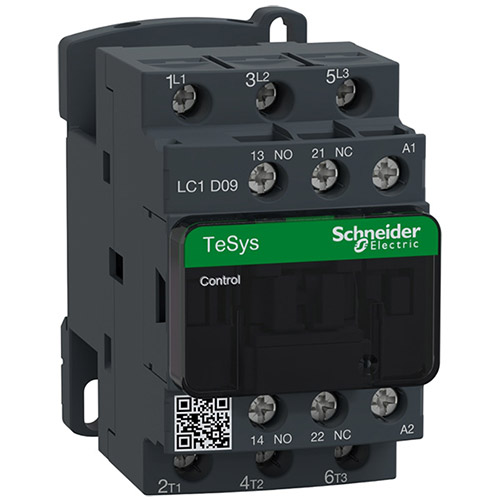

Контактор LC1D09P7 3Р 9А 230V НО+НЗ (LC1D)

Назначение и область применения

Электромагнитный контактор LC1P09P7 серии D-Line предназначен для коммутации силовых цепей в системах автоматизации и управления. Устройство с номинальным током 9А и катушкой управления 230В AC обеспечивает надежное переключение нагрузок в промышленных и коммерческих электроустановках.

Технические характеристики

• Тип: электромагнитный контактор
• Серия: D-Line LC1D
• Количество полюсов: 3Р (3 полюса)
• Номинальный ток: 9А
• Напряжение катушки: 230В AC
• Частота: 50/60 Гц
• Контакты: 1НО + 1НЗ (нормально открытый и нормально замкнутый)
• Коммутационная способность: AC-3 9А
• Производитель: Schneider Electric
• Артикул: LC1D09P7

Конструктивные особенности

Контактор LC1D09P7 оснащен компактным корпусом с высококачественными контактами из серебросодержащего сплава. Встроенная катушка управления 230В обеспечивает стабильную работу в сетях с частотой 50/60 Гц. Дополнительные вспомогательные контакты (1НО + 1НЗ) расширяют возможности управления и сигнализации.

Преимущества использования

• Высокая надежность коммутации
• Компактные размеры для щитового монтажа
• Встроенные вспомогательные контакты
• Защита от короткого замыкания
• Соответствие международным стандартам IEC
• Долговечность и ресурс до 1 миллиона циклов

Области применения

• Системы управления электродвигателями малой мощности
• Автоматизация производственных линий
• Системы освещения и вентиляции
• Промышленные распределительные щиты
• Общестроительные электроустановки
• Системы сигнализации и контроля

Монтаж и подключение

Контактор предназначен для установки на стандартную DIN-рейку 35 мм. Подключение силовых цепей и катушки управления осуществляется через винтовые зажимы. Рекомендуется использовать защитные автоматы или предохранители для катушки. Монтаж выполняется квалифицированным персоналом.

Совместимость и аксессуары

LC1D09P7 совместим с дополнительными модулями Schneider Electric: тепловыми реле, таймерами, кнопками управления. Возможна установка на контакторные модули для расширения функциональности системы автоматизации.
