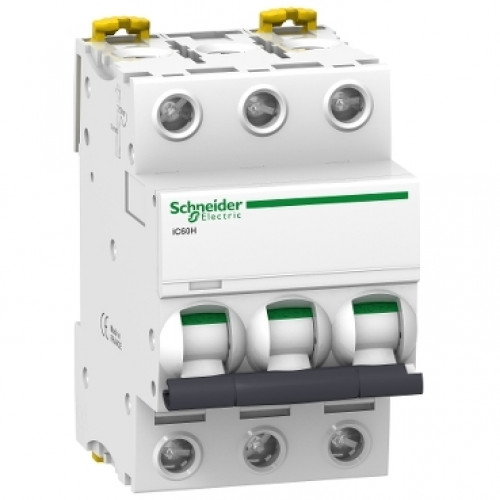

Автомат A9F88332 iC60H 3П 32А B 10кА

Характеристики A9F88332

• Артикул: A9F88332
• Серия: Acti9 iC60H
• Полюса: 3P
• Номинальный ток: 32 А
• Кривая отключения: B
• Отключающая способность: 10 кА (IEC 60898-1)
• Ширина: 54 мм
• Монтаж: DIN-рейка

A9F88332 — трёхполюсный автомат Acti9 iC60H на 32 А с характеристикой B и отключающей способностью 10 кА. Электромагнитный расцепитель срабатывает уже при 4 In ±20 %, то есть заметно раньше, чем у автомата с кривой C того же номинала.

Где пригодится A9F88332

Кривую B выбирают для длинных кабельных линий и сетей с большим сопротивлением петли фаза-ноль: ток КЗ в конце такой линии может не дотянуть до порога мгновенного отключения автомата C. Другой случай — нагрузки без пусковых бросков: электронагрев, освещение, трёхфазные розетки, питание от генератора с ограниченным током КЗ.

Для двигателей и трансформаторов этот автомат не годится — пусковой ток вызовет ложные отключения. Ширина на DIN-рейке 54 мм, сечение провода до 35 мм².
