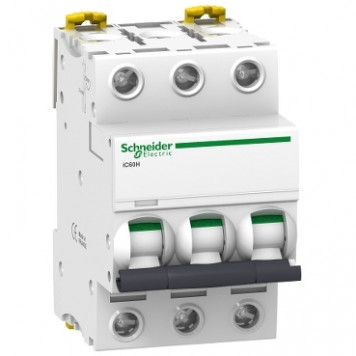

Автомат A9F88325 iC60H 3П 25А B 10кА

Характеристики A9F88325

• Артикул: A9F88325
• Серия: Acti9 iC60H
• Полюса: 3P
• Номинальный ток: 25 А
• Кривая отключения: B (4 In ±20 %)
• Отключающая способность: 10 кА (EN/IEC 60898-1)
• Напряжение: 400 В AC
• Ширина: 54 мм

A9F88325 — трёхполюсный автомат Acti9 iC60H на 25 А с характеристикой B и отключающей способностью 10 кА при 400 В. Электромагнитное отключение наступает уже около 4 In, то есть примерно при 100 А.

Где применяют A9F88325

Кривая B нужна там, где ток КЗ в конце линии невелик: длинные кабельные трассы к удалённым объектам, питание от дизель-генератора, наружное освещение. Автомат с кривой C в таких условиях может не отключить замыкание мгновенно. Вторая область — активная нагрузка без пусковых токов: трёхфазные ТЭНы, электрокотлы, печи.

Для двигателей и трансформаторов этот номинал лучше брать с кривой C или D. Клеммы принимают жёсткий провод до 25 мм², к корпусу можно добавить блок Vigi, контакты состояния и независимый расцепитель.
