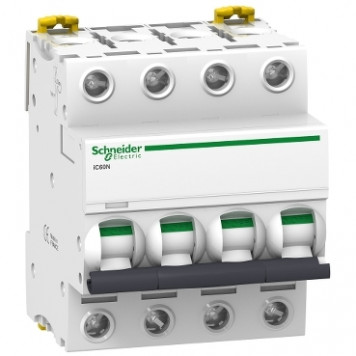

Автомат A9F78432 iC60N 4П 32А B 6кА

Характеристики A9F78432

• Артикул: A9F78432
• Серия: Acti9 iC60N
• Полюса: 4P
• Номинальный ток: 32 А
• Кривая отключения: B
• Отключающая способность: 6 кА (IEC 60898-1)
• Icu при 400 В: 10 кА (IEC 60947-2)
• Ширина: 72 мм
• Монтаж: DIN-рейка

A9F78432 — четырёхполюсный автоматический выключатель Acti9 iC60N на 32 А с кривой B. Электромагнитный расцепитель срабатывает уже при 3–5 In, отключающая способность — 6 кА по IEC 60898-1 и 10 кА по IEC 60947-2 при 400 В.

Для каких линий выбирают A9F78432

Кривая B нужна там, где ток КЗ в конце линии невелик: длинные кабельные трассы, питание от дизель-генератора, ввод в удалённый щит. Подходит и для чисто активной нагрузки — электрокотлов, ТЭНов, обогрева, где пусковых бросков нет.

Четвёртый полюс разрывает нейтраль, это востребовано в сетях TT и TN-S, когда нейтраль по проекту должна отключаться вместе с фазами. Корпус занимает 72 мм на рейке, клеммы принимают жёсткий провод до 35 мм². При необходимости к автомату пристыковывают блок дифзащиты Vigi iC60.
