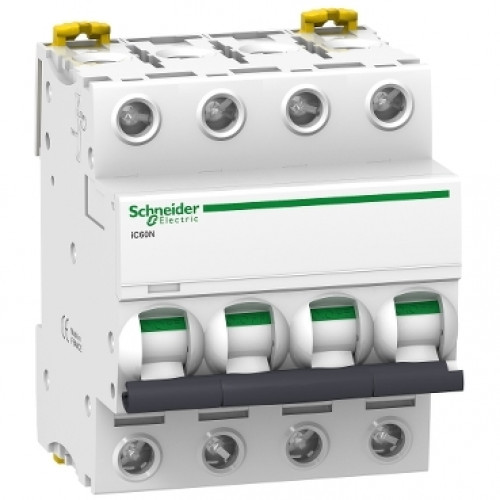

Автомат A9F75416 iC60N 4П 16А D 6кА

Характеристики A9F75416

• Артикул: A9F75416
• Серия: Acti9 iC60N
• Полюса: 4P
• Номинальный ток: 16 А
• Кривая отключения: D (12 In ±20 %)
• Отключающая способность: 6 кА (EN/IEC 60898-1)
• Напряжение: 400 В AC
• Ширина: 72 мм

A9F75416 — четырёхполюсный модульный автомат Acti9 iC60N на 16 А с характеристикой D. Электромагнитный расцепитель срабатывает при токе около 12 In, поэтому автомат не отключается от пусковых бросков, которые выбивают аппараты с кривой C.

Задачи для A9F75416

Кривую D выбирают для нагрузок с тяжёлым пуском: трёхфазных двигателей насосов и компрессоров, понижающих трансформаторов, сварочных постов. Четвёртый полюс разрывает нейтраль, что нужно в сетях TN-S и при питании оборудования, где нейтраль должна отключаться вместе с фазами.

Отключающая способность 6 кА по EN/IEC 60898-1 и 10 кА Icu при 380–415 В по IEC 60947-2. К автомату пристыковывается блок Vigi для защиты от утечки, а также вспомогательные контакты и расцепители серии Acti9.
