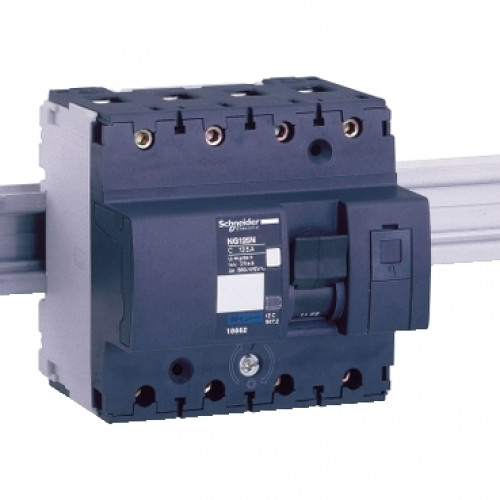

Автомат 18769 NG125L 4P 16А B 50кА

Характеристики 18769

• Артикул: 18769
• Серия: Acti9 NG125L
• Полюса: 4P, защищены все 4
• Номинальный ток: 16 А при 40 °C
• Кривая отключения: B (4 In)
• Отключающая способность: 50 кА при 380–415 В, 100 кА при 220–240 В
• Напряжение: до 500 В AC, до 500 В DC
• Размеры (Ш×В×Г): 108×103×81 мм

18769 — четырёхполюсный автомат Acti9 NG125L на 16 А с кривой B. Промышленный аппарат по IEC 60947-2: отключающая способность 50 кА при 380–415 В и 100 кА при 220–240 В, электромагнитный порог 4 In, защищены все четыре полюса, нейтраль слева.

Где применяют 18769

Высокая отключающая способность нужна там, где автомат стоит близко к мощному трансформатору или шинопроводу и ток КЗ большой, а модульный iC60 уже не проходит по расчёту. Кривая B при этом выбрана под длинные кабельные линии и питание от дизель-генератора, где ток КЗ на конце линии невелик и автомат с кривой C мог бы не сработать мгновенно. Четыре защищённых полюса — для сетей TN-S и IT, где нейтраль тоже требуется отключать.

Корпус шириной 108 мм, клеммы до 50 мм² жёстким проводом. Рычаг блокируется навесным замком, защита от утечки добавляется отдельным блоком Vigi NG125.
