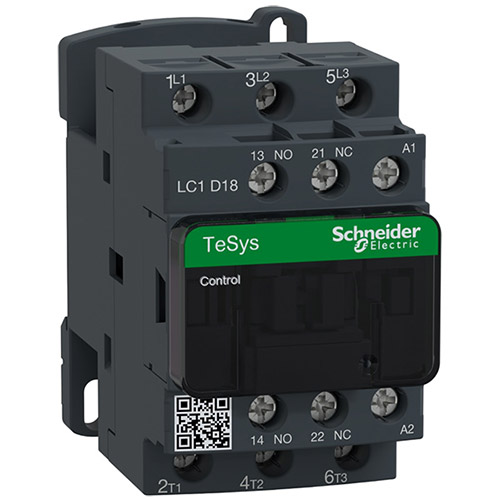

Контактор LC1D18M7 Schneider Electric

Эта штука — рабочая лошадка для коммутации нагрузок, когда вручную щёлкать автоматом неудобно или просто нельзя по логике управления. Контактор LC1D18M7 обычно ставят туда, где нужно удалённо включать/отключать питание двигателя, нагревателя, вентиляции или группы освещения по сигналу от кнопки, реле, таймера либо контроллера. Катушка на 220В AC — прям находка: в большинстве объектов именно такое управляющее напряжение уже есть в шкафу, без городилова с трансформаторами.

Плюс у него 3 полюса на 18А, поэтому он отлично ложится в задачи трёхфазных цепей: насосы, компрессоры, вытяжные установки, станки, небольшие конвейеры. А если у тебя однофазная нагрузка — тоже не беда: два полюса можно задействовать под фазу и ноль, а третий оставить под резерв или нестандартную схему.

Управление двигателями, насосами и вентиляцией без нервов

Самый частый сценарий: пуск/останов электродвигателя. Контактор LC1D18M7 Schneider Electric помогает организовать нормальное управление через пост кнопок, аварийный грибок, термо защиту и прочие радости жизни, которые требуют разрыва цепи управления, а не силовой линии «в лоб». Это особенно полезно, когда оборудование стоит далеко, а щит — в другом конце помещения.

Ещё классика — насосные группы (скважина, циркуляция, дренаж). Тут контактор работает в паре с реле давления, поплавком или контроллером. В итоге насос включается автоматически, а силовая часть остаётся в шкафу, где ей и место: меньше шансов на перегрев клемм, лишние соединения и «праздник искрения» в коробках.

Зачем нужны НО+НЗ контакты и как их применяют на практике

Наличие вспомогательных контактов НО+НЗ — это не «приятный бонус», а реально полезная вещь для логики. Через них делают само подхват, блокировки, сигнализацию «включено/выключено», а также взаимодействие с другими аппаратами в схеме. Например, можно не просто запустить нагрузку, а ещё и передать статус на лампу, реле контроля или вход ПЛК.

Чтобы было понятнее, вот типовые применения, где эти контакты выручают:

• само подхват цепи управления после нажатия «Пуск»
• электрическая блокировка двух приводов (чтобы не включились одновременно)
• выдача сигнала «контактор притянулся» на автоматику
• контроль аварийного отключения через разрыв НЗ в цепи управления

Где ставят в реальных проектах: от мастерской до небольшого производства

В коммерческих помещениях его часто используют для вентиляционных установок, тепловых завес, групп освещения и небольших компрессоров. На производстве — для станков и вспомогательных механизмов, где нужна повторяемость включений и нормальная коммутация без «танцев» с ручными выключателями. В ЖКХ — в щитах насосных, ИТП и систем подпитки.

Если коротко по смыслу: контактор lc1d18m7 берут, когда нужно надёжно коммутировать силовую цепь, а управлять — удобным сигналом 220В переменного тока. Он помогает собрать аккуратную схему, где силовая часть отделена от управления, и всё выглядит как у людей, а не как «времянка на века».
